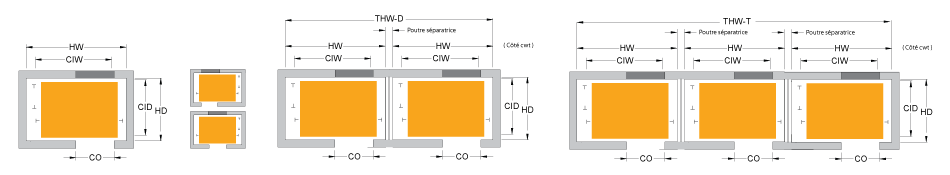

SV: Ouverture simple vitesse OC: Ouverture centrale

Ouverture

Capacité

Largeur du puits

Profondeur du puits

Larg. int. de la cabine

Prof. int. de la cabine

Ouverture
libre

HW1
THW-D4
THW-T4

HD

CIW

CID

CO2

SV - OC3

2000 lbs
(900 kg)

7’-8”
(2337)
15'-8"
(4775)
23'-8"
(7214)

5’-10”
(1778)

5’-8”
(1727)

4’-3”
(1295)

3’-0” x 7’-0”
(914 x 2134)

SV - OC

2500 lbs
(1134 kg)

8’-8”
(2642)
17'-8"
(5385)
26'-8"
(8128)

5’-10”
(1778)

6’-8”
(2032)

4’-3”
(1295)

3’-6” x 7’-0”
(1067 x 2134)

SV - OC

3000 lbs
(1361 kg)

8’-8”
(2642)
17'-8"
(5385)
26'-8"
(8128)

6’-3”
(1905)

6’-8”
(2032)

4’-9”
(1448)

3’-6” x 7’-0”
(1067 x 2134)

SV - OC

3500 lbs
(1588 kg)

8’-8”
(2642)
17'-8"
(5385)
26'-8"
(8128)

6’-11”
(2108)

6’-8”
(2032)

5’-5”
(1651)

3’-6” x 7’-0”
(1067 x 2134)

SV - OC3

2000 lbs
(900 kg)

7’-8”
(2337)
15'-8"
(4775)
23'-8"
(7214)

6’-7 1/4”
(2013)

5’-8”
(1727)

4’-3 3/4”
(1314)

3’-0” x 7’-0”
(914 x 2134)

SV - OC

2500 lbs
(1134 kg)

8’-8”
(2642)
17'-8"
(5385)
26'-8"
(8128)

6’-7 1/4”
(2013)

6’-8”
(2032)

4’-3 3/4”
(1314)

3’-6” x 7’-0”
(1067 x 2134)

SV - OC

3000 lbs
(1361 kg)

8’-8”
(2642)
17'-8"
(5385)
26'-8"
(8128)

7’-1 1/4”
(2165)

6’-8”
(2032)

4’-9 3/4”
(1467)

3’-6” x 7’-0”
(1067 x 2134)

SV - OC

3500 lbs
(1588 kg)

8’-8”
(2642)
17'-8"
(5385)
26'-8"
(8128)

7’-9 1/4”
(2369)

6’-8”
(2032)

5’-5 3/4”
(1670)

3’-6” x 7’-0”
(1067 x 2134)


Notes:

1 - Pour les ascenseurs avec espace occupé sous le puits, la largeur du puits peut changer.
     S.V.P., contactez-nous pour obtenir les dimensions exactes.
2 - Hauteur de porte sur mesure disponible en option.
     Pour dimensions avec mur arrière de cabine vitré, s.v.p., contactez-nous.
3 - Entrées 36" CO non-conforme à l'appendice E non obligatoire = Exigences relatives aux ascenseurs pour personnes handicapées dans les régions
     qui appliquent le CNBC.
4- Les dimensions de puits ont été calculés avec des poutres séparatrices de 4" de large. Ajuster les mesures si vos dimensions diffèrent.

* Global Tardif est spécialisé dans la personnalisation de produits.
   Le tableau ci-dessus indique les dimensions des produits standards, cependant, elles sont flexibles.
   Contactez-nous.

Vitesse
pi/min.
(m/s)
Surplomb minimum 6
Profondeur de la fosse
OH5
P
Minimum
Recommander
150 (0.75)
200 (1.00)
15'-6"
15'-6"
17'-0"
17'-0"
5'-6" (1676 mm)
5'-6" (1676 mm)

5 - Surplomb pour cabine de 8'-0" de hauteur
      Pour cabine de 9'-0", ajoutez 1'-0" au surplomb
      Pour cabine de 10'-0", ajoutez 2'-0" au surplomb
6 - La hauteur libre minimale laisse un dégagement de 6" au-dessus de l'ascenseur.
     Afin d'éviter tous problèmes d'installation et/ou maintenance,
     GT recommande d'augmenter cette distance à 24".

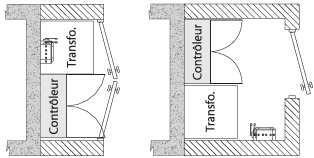

Salle du contrôleur
Type
Largeur
Profondeur
Hauteur
Placard
5'-9"
(1753)
3'-0"
(914)
8'-0"
(2438)
Avec salle
5'-9"
(1753)
4'-9"
(1448)
8'-0"
(2438)
