OLSV: Ouverture latérale simple vitesse     OC: Ouverture centrale

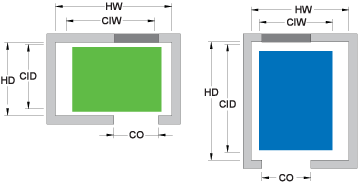

		Ouverture	Capacité	Dimensions du puits		Largeur intérieur de la cabine	Profondeur int. de la cabine	Ouverture libre
				HW 1	HD	CIW	CID	CO2
		SV - OC3	2000 lbs (900 kg)	8’-5” (2565)	5’-9” (1753)	5’-8” (1727)	4’-3” (1295)	3’-0” x 7’-0” (914 x 2134)
		SV - OC	2500 lbs (1134 kg)	9’-5” (2870)	5’-9” (1753)	6’-8” (2032)	4’-3” (1295)	3’-6” x 7’-0” (1067 x 2134)
		SV - OC	3000 lbs (1361 kg)	9’-5” (2870)	6’-3” (1905)	6’-8” (2032)	4’-9” (1448)	3’-6” x 7’-0” (1067 x 2134)
		SV - OC	3500 lbs (1588 kg)	9’-5” (2870)	6’-11” (2108)	6’-8” (2032)	5’-5” (1651)	3’-6” x 7’-0” (1067 x 2134)
		OC	4000 lbs (1814 kg)	10’-5” (3175)	6’-11” (2108)	7’-8” (2337)	5’-5” (1651)	4’-0” x 7’-0” (1219 x 2134)
		DV	4000 lbs (1814 kg)	8’-1” (2464)	9’-8” (2946)	5’-4” (1626)	7’-11” (1651)	4’-0” x 7’-0” (1219 x 2134)
		DV	4500 lbs (2041 kg)	8’-5” (2565)	9’-8” (2946)	5’-8” (1727)	7’-11” (2413)	4’-0” x 7’-0” (1067 x 2134)
		DV	5000 lbs (2265 kg)	8’-8” (2642)	10’-3” (3124)	5’-11” (1803)	8’-6” (2591)	4’-6” x 7’-0” (1372 x 2134)

		SV - OC3	2000 lbs (900 kg)	8’-5” (2565)	6’-7 1/4 ” (2013)	5’-8” (1727)	4’-3 3/4 ” (1314)	3’-0” x 7’-0” (914 x 2134)
		SV - OC	2500 lbs (1134 kg)	9’-5” (2870)	6’-7 1/4 ” (2013)	6’-8” (2032)	4’-3 3/4 ” (1314)	3’-6” x 7’-0” (1067 x 2134)
		SV - OC	3000 lbs (1361 kg)	9’-5” (2870)	7’-1 1/4 ” (2165)	6’-8” (2032)	4’-9 3/4 ” (1467)	3’-6” x 7’-0” (1067 x 2134)
		SV - OC	3500 lbs (1588 kg)	9’-5” (2870)	7’-9 1/4 ” (2369)	6’-8” (2032)	5’-5 3/4 ” (1670)	3’-6” x 7’-0” (1067 x 2134)
		OC	4000 lbs (1814 kg)	10’-5” (3175)	7’-9 1/4 ” (2369)	7’-8” (2337)	5’-5 3/4 ” (1670)	4’-0” x 7’-0” (1219 x 2134)
		DV	4000 lbs (1814 kg)	8’-1” (2464)	10’-9 1/4 ” (3283)	5’-4” (1626)	7’-11 3/4 ” (2432)	4’-0” x 7’-0” (1219 x 2134)
		DV	4500 lbs (2041 kg)	8’-5” (2565)	10’-9 1/4” (3283)	5’-8” (1727)	7’-11 3/4 ” (2432)	4’-0” x 7’-0” (1219 x 2134)
		DV	5000 lbs (2265 kg)	8’-8” (2642)	11’-4 1/4 ” (3461)	5’-11” (1803)	8’-6 3/4” (2610)	4’-6” x 7’-0” (1372 x 2134)

Vitesse pi/min. (m/s) Surplomb minimum4 Prof. de la fosse OH5 P Minimum Recommander 200 (1) 15'-6" 17'-0" 5'-0" (1524 mm) 350 (1.75) 16'-0" 17'-6" 5'-6" (1676 mm) 500 (2.5) 17'-0" 18'-6" 6'-6" (1981 mm)

Salle du contrôleur Type Larg. Prof. Haut. Placard 5'-9" (1753) 3'-0" (914) 8'-0" (2438) Avec salle 5'-9" (1753) 4'-9" (1448) 8'-0" (2438)

---

OLSV: Ouverture latérale simple vitesse     OC: Ouverture centrale

		Ouverture	Capacité	Dimensions du puits		Largeur int. de la cabine	Prof. int. de la cabine	Ouverture libre
				HW1	HD	CIW	CID	CO2
		SV - OC3	2000 lbs (900 kg)	9’-0” (2743)	5’-9” (1753)	5’-8” (1727)	4’-3” (1295)	3’-0” x 7’-0” (914 x 2134)
		SV - OC	2500 lbs (1134 kg)	10’-0” (3048)	5’-9” (1753)	6’-8” (2032)	4’-3” (1295)	3’-6” x 7’-0” (1067 x 2134)
		SV - OC	3000 lbs (1361 kg)	10’-0” (3048)	6’-3” (1905)	6’-8” (2032)	4’-9” (1448)	3’-6” x 7’-0” (1067 x 2134)
		SV - OC	3500 lbs (1588 kg)	10’-0” (3048)	6’-11” (2108)	6’-8” (2032)	5’-5” (1651)	3’-6” x 7’-0” (1067 x 2134)

		SV -OC3	2000 lbs (900 kg)	9’-0” (2743)	6’-7 1/4 ” (2013)	5’-8” (1727)	4’-3 3/4 ” (1314)	3’-0” x 7’-0” (914 x 2134)
		SV - OC	2500 lbs (1134 kg)	10’-0” (3048)	6’-7 1/4 ” (2013)	6’-8” (2032)	4’-3 3/4 ” (1314)	3’-6” x 7’-0” (1067 x 2134)
		SV - OC	3000 lbs (1361 kg)	10’-0” (2870)	7’-1 1/4 ” (2165)	6’-8” (2032)	4’-9 3/4 ” (1467)	3’-6” x 7’-0” (1067 x 2134)
		SV - OC	3500 lbs (1588 kg)	10’-0” (3048)	7’-9 1/4 ” (2369)	6’-8” (2032)	5’-5 3/4 ” (1670)	3’-6” x 7’-0” (1067 x 2134)



Vitesse pi/min. (m/s)	Surplomb minimum4		Prof. de la fosse
	OH5		P
	12'-8" 13'-4"
200 (1)			5'-0" (1524 mm)
350 (1.75)			5'-6" (1676 mm)



Notes:
1 - Pour les ascenseurs avec espace occupé sous le puits, la largeur du puits peut changer.
      S.V.P., contactez-nous pour obtenir les dimensions exactes.
2 - Hauteur de porte sur mesure disponible en option.
      Pour dimensions avec mur arrière de cabine vitré, s.v.p., contactez-nous.
3 - Entrées 36" CO non-conforme à l'appendice E non-obligatoire = Exigences relatives aux ascenseurs
      pour personnes handicapées dans les régions qui appliquent le CNBC.
4- Surplomb pour cabine de 8'-0'' de hauteur. Pour cabine de 9'-0'', ajoutez 1'-0'' au surplomb. Pour
     cabine de 10'-0'', ajoutez 2'-0'' au surplomb .
5- La hauteur libre minimale laisse un dégagement de 6'' au-dessus de l'ascenseur. Afin d'éviter tous
     problèmes d'installation et/ou maintenance, GT recommande d'augmenter cette distance à 24''.

* Global Tardif est spécialisé dans la personnalisation de produits. Le tableau ci-dessus indique les dimensions des produits standards, cependant, elles sont flexibles. Contactez-nous.
