Ouverture | Capacité | Largeur du puits |
Profondeur du puits |
Largeur intérieur dela cabine |
Profondeur intérieur de la cabine |
Ouverture libre | ||

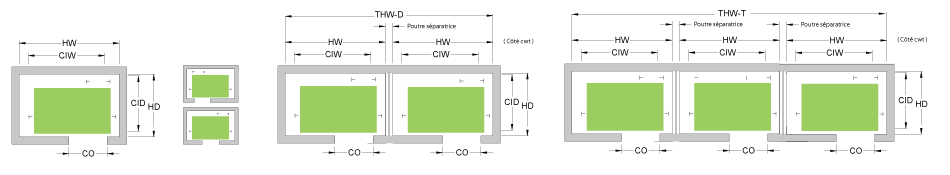

HW1 |
THW-D4 |
THW-T4 |
HD |
CIW |
CID |
CO2 |
||||
SV - OC3 |
2000 lbs (900 kg) |
7'-8" (2337) |
15'-8" (4775) |
>23'-8" (7214) |
6'-8" (2032) |
5'-8'' (1727) |
4'-3'' (1295) |
3’-0” x 7’-0” (914 x 2134) |
||
SV - OC |
2500 lbs (1150 kg) |
8'-8" (2642) |
17'-8" (5385) |
26'-8" (8128) |
6'-8" (2032) |
6'-8'' (2032) |
4'-3'' (1295) |
3’-6” x 7’-0” (1067 x 2134) |
||
SV - OC |
3000 lbs (1361 kg) |
8'-8" (2642) |
17'-8" (5385) |
26'-8" (8128) |
7'-2" (2184) |
6'-8'' (2032) |
4'-9'' (1448) |
3’-6” x 7’-0” (1067 x 2134) |
||
SV - OC |
3500 lbs (1588 kg) |
8'-8" (2642) |
17'-8" (5385) |
26'-8" (8128) |
7'-10" (2388) |
6'-8'' (2032) |
5'-5'' (1651) |
3’-6” x 7’-0” (1067 x 2134) |
||
OC |
4000 lbs (1814 kg) |
9'-8" (2946) |
19'-8" (5994) |
29'-8" (9042) |
7'-10" (2388) |
7'-8'' (2337) |
5'-5'' (1651) |
4’-0” x 7’-0” (1219 x 2134) |
||
Notes:
1 - Pour les ascenseurs avec espace occupé sous le puits, la largeur du puits peut changer.
S.V.P., contactez-nous pour obtenir les dimensions exactes.
2 - Hauteur de porte sur mesure disponible en option.
Pour dimensions avec mur arrière de cabine vitré, s.v.p., contactez-nous.
3 - Entrée 36" CO non-conforme à l'appendice E non obligatoire = Exigences relatives aux ascenseurs pour personnes handicapées dans les régions qui
appliquent le CNBC.
4- Les dimensions de puits ont été calculés avec des poutres séparatrices de 4" de large. Ajuster les mesures si vos dimensions diffèrent.
* Global Tardif est spécialisé dans la personnalisation de produits. Le tableau ci-dessus indique les dimensions des produits standards, cependant,
elles sont flexibles. Contactez-nous.
Vitesse pi/min. (m/s) |
Surplomb minimum6 |
Prof. de la fosse |
|
OH5 |
P |
||
Minimum |
Recommander |
||
200 (1) |
15'-0" |
16'-6" |
5'-6" (1676 mm) |
350 (1.75) |
15'-6" |
17'-0" |
5'-6" (1676 mm) |
500 (2.5) |
16'-6" |
18'-0" |
6'-6" (1981 mm) |
5 - Surplomb pour cabine de 8'-0" de hauteur
Pour cabine de 9'-0", ajoutez 1'-0" au surplomb
Pour cabine de 10'-0", ajoutez 2'-0" au surplomb
6 - La hauteur libre minimale laisse un dégagement de 6" au-dessus de l'ascenseur.
Afin d'éviter tous problèmes d'installation et/ou maintenance, GT recommande d'augmenter
cette distance à 24".
|
 |
||||||||||||||||
