Usine Global Tardif
GT VisionLift HydrauliqueMC
Sans forage à action directe, double cylindre
Type hôpital


Guide technique

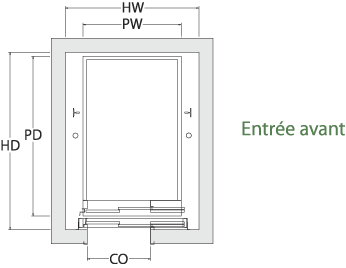

Entrée avant


Cliquez sur la capacité pour obtenir le dessins technique correspondant
OLDV: Ouverture Latérale Double Vitesse

Type d'ouverture
Capacité
Largeur du puits
Profondeur du puits
Largeur de plateforme
Prof. de plateforme
Larg. int.
de cabine
Prof. int.
de cabine
Dimensions de l'ouverture
Dessins
HW
HD
PW
PD
CIW
CID
CO
4000 Lbs
(1814 Kg)
7'-7"
(2311)
9'-8"
(2946)
5'-8"
(1727)
8'-10 1/2"
(2705)
5'-4"
(1626)
7'-11"
(2413)
4'-0" x 7'-0"
(1219 x 2134)
4500 Lbs
(2041 Kg)
7'-7"
(2311)
9'-8"
(2946)
6'-0"
(1829)
8'-10 1/2"
(2705)
5'-8"
(1727)
7'-11"
(2413)
4'-0" x 7'-0"
(1219 x 2134)
5000 Lbs
(2268 Kg)
8'-4"
(2540)
10'-3"
(3124)
6'-3"
(1905)
9'-5 1/2"
(2883)
5'-11"
(1803)
8'-6"
(2591)
4'-6" x 7'-0"
(1372 x 2134)

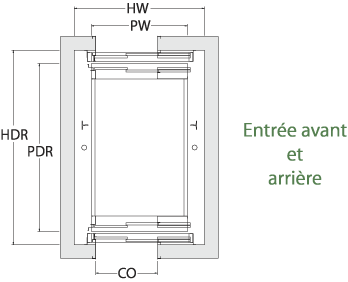

Entrée avant et arrière


Cliquez sur la capacité pour obtenir le dessins technique correspondant
OLDV: Ouverture Latérale Double Vitesse

Type d'ouverture
Capacité
Largeur
du puits
Profondeur
du puits
Largeur
de plate-forme
Prof. de plate-forme
Larg. int. de cabine
Prof. int. de cabine
Dimensions de l'ouverture
Dessins
HW
HDR
PW
PDR
CIW
CID
CO
4000 Lbs
(1814 Kg)
7'-7"
(2311)
10'-9 1/4"
(3283)
5'-8"
(1727)
9'-5 3/4"
(2889)
5'-4"
(1626)
7'-11 3/4"
(2432)
4'-0" x 7'-0"
(1219 x 2134)
4500 Lbs
(2041 Kg)
7'-7"
(2311)
10'-9 1/4"
(3283)
6'-0"
(1829)
9'-5 3/4"
(2889)
5'-8"
(1727)
7'-11 3/4"
(2432)
4'-0" x 7'-0"
(1219 x 2134)
5000 Lb
(2268 Kg s)
8'-4"
(2540)
11'-4 1/4"
(3461)
6'-3"
(1905)
10'-0 3/4"
(3067)
5'-11"
(1803)
8'-6 3/4"
(2610)
4'-6" x 7'-0"
(1372 x 2134)



Dimensions du surplomb

Vitesse
Surplomb (OH)
jusqu'à 100
125
150

Dimensions du puits

Location
Profondeur du puits
USA - Canada
(sauf Ontario)
4'-0''
Ontario
5'-0''
