Usine Global Tardif

GT VisionLift HydrauliqueMC
Avec forage - Type Hôpital

Guide technique

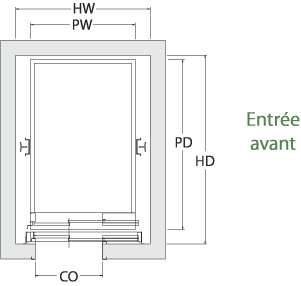

Entrée avant


Cliquez sur la capacité pour obtenir le dessins technique correcpondant :
OLDV: Ouverture Latérale Double Vitesse

Type
d'ouverture
Capacité
Largeur du puits
Prof. du puits
Largeur
de plate-
forme
Prof. de
plate-
forme
Larg.
int. de
cabine
Prof.
int. de cabine
Dimensions
de l'ouverture
Dessins
HW
HD
PW
PD
CIW
CID
CO
4000 Lbs
1814 Kg
7'-4"
(2235)
9'-8"
(2946)
5'-8'
(1727)
8'-10 1/2"
(2705)
5'-4"
(1626)
7'-11"
(2413)
4'-0" x 7'-0"
(1219 x 2134)
4500 Lbs
2041 Kg
7'-4"
(2235)
9'-8"
(2946)
6'-0"
(1829)
8'-10 1/2"
(2705)
5'-8"
(1727)
7'-11"
(2413)
4'-0" x 7'-0"
(1219 x 2134)
5000 Lbs
2268 Kg
8'-1"
(2264)
10'-3"
(3124)
6'-3"
(1905)
9'-5 1/2"
(2883)
5'-11"
(1803)
8'-6"
(2591)
4'-6" x 7'-0"
(1372 x 2134)

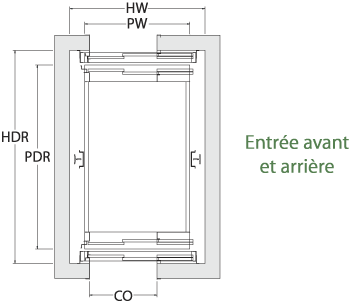

Entrée avant et arrière


Cliquez sur le type d'ouverture (OLSV ou OC) correspondant à une capacité
OLDV: Ouverture Latérale Double Vitesse

Type
d'ouverture
Capacité
Largeur du puits
Prof. du puits
Largeur
de plate-
forme
Prof. de
plate-
forme
Larg.
int. de
cabine
Prof.
int. de cabine
Dimensions
de l'ouverture
Dessins
HW
HDR
PW
PDR
CIW
CID
CO
4000 Lbs
1814 Kg
7'-4"
(2235)
10'-9 1/4"
(3283)
5'-8'
(1727)
9'-5 3/4"
(2889)
5'-4"
(1626)
7'-11 3/4"
(2432)
4'-0" x 7'-0"
(1219 x 2134)
4500 Lbs
2041 Kg
7'-4"
(2235)
10'-9 1/4"
(3283)
6'-0"
(1829)
9'-5 3/4"
(2889)
5'-8"
(1727)
7'-11 3/4"
(2432)
4'-0" x 7'-0"
(1219 x 2134)
5000 Lbs
2268 Kg
8'-1"
(2264)
11'-4 1/4"
(3461)
6'-3"
(1905)
10'-0 3/4"
(3067)
5'-11"
(1803)
8'-6 3/4"
(2610)
4'-6" x 7'-0"
(1372 x 2134)



Dimensions du surplomb

Vitesse
Surplomb (OH)
jusqu'à 100
12'-2''
125
12'-3''
150
12'-4''

Dimensions de la fosse

Location
Profondeur de la fosse
USA - Canada
(sauf Ontario)
4'-0''
Ontario
5'-0''



©2006 Groupe manufacturier d'ascenseurs Global Tardif
Global-Tardif se réserve le droit de discontinuer des modèles ou options, de changer des caractéristiques, termes et conditions de garantie, matériaux, équipements ou prix sans préavis et sans obligation de sa part.
